• Las figuras siguientes muestran los espectros de las señales de banda base (izquierda) y pasabandas (derecha) de una señal de audio.
• La frecuencia de la portadora es = 3 kHz.


• Ventajas de la modulación:
  • Permite transmisiones más eficientes de la señal moduladora (mensaje).
  • Consigue una reducción del ruido y de la interferencia a la que se enfrenta la señal.
  • Posibilita la asignación de distintas frecuencias portadoras. Esto permite, por ejemplo, seleccionar distintos canales de televisión que se transmiten en forma simultánea a través de una red de cable.
  • Permite la transmisión simultánea de múltiples señales en un solo canal, utilizando subportadoras con una frecuencia portadora común.

MODULACIÓN EN AMPLITUD

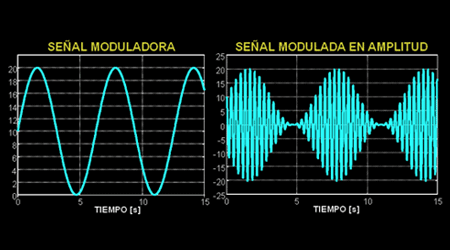

• La modulación en amplitud consiste en variar la amplitud de la señal portadora en proporción directa a las variaciones de la señal moduladora.


A.M. DE BANDA VESTIGIAL

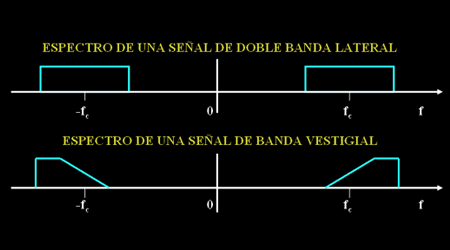

• Una señal de A.M. de banda vestigial (o banda residual) se utiliza en sistemas en los que se desea hacer un uso más eficiente del ancho de banda, como en la transmisión de televisión.
• En la modulación de banda vestigial no se transmiten las dos bandas laterales completas, sino sólo una banda lateral y parte de la otra.


• El precio que hay que pagar por el ahorro en ancho de banda es que los moduladores de banda vestigial son más complejos y costosos que los de doble banda lateral.


MODULACIÓN EN FRECUENCIA

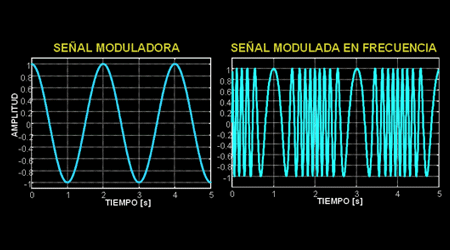

• La modulación en frecuencia consiste en variar la frecuencia instantánea de la señal portadora en proporción directa a las variaciones de la señal moduladora.


MULTICANALIZACIÓN POR DIVISIÓN EN FRECUENCIA

• La “multicanalización por división en frecuencia” (FDM, por sus siglas en inglés) consiste en la transmisión simultánea de varios mensajes a través de un canal de banda ancha.

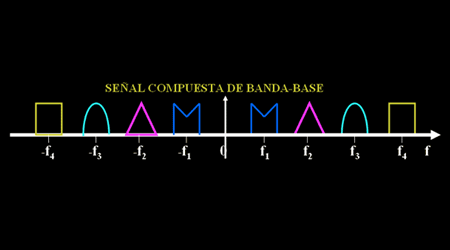

• Las distintas señales modulan a subportadoras, formando un señal compuesta de banda base.
• La señal compuesta de banda base modula a una portadora principal para generar la señal FDM que se transmitirá a través del canal de banda ancha.

F.M. ESTÉREO

• La técnica de multicanalización por división en frecuencia (FDM) se emplea para generar la señal estereofónica de F.M. (F.M. estéreo).
• Para generar la señal estéreo, la señal de banda base se divide en una señal de canal derecho y en otra de canal izquierdo.
• A partir de estas señales, se genera una señal con la suma y otra con la resta de estos canales.
• La señal de la suma de los canales derecho e izquierdo corresponde a la señal monoaural.
• Con las dos señales se genera la señal compuesta de banda base que se modula en frecuencia.

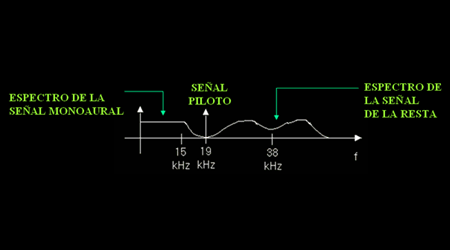

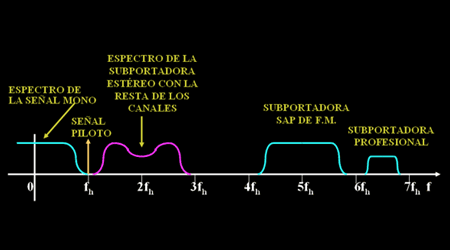

• El espectro de la señal compuesta de banda base consiste en la combinación del espectro de la suma de los canales derecho e izquierdo (señal mono), del espectro de la resta de los canales y de una señal piloto.


• El receptor recupera los canales derecho e izquierdo sumando y restando las señales de la suma y de la resta.
• La señal piloto sirve para que los receptores de F.M. estéreo desplieguen una señal que le indique al radioescucha que la estación que sintoniza se transmite en estéreo.


• Teóricamente, podría utilizarse cualquier tipo de modulación en cualquier rango de frecuencias.
• Por razones políticas, comerciales y de orden, los gobiernos establecen regulaciones para especificar el tipo de modulación, el ancho de banda y el tipo de información que puede ser transmitido sobre una banda de frecuencia específica.
• A nivel internacional, la “Unión Internacional de Telecomunicaciones” (UIT) se encarga de expedir recomendaciones sobre el uso del espectro electromagnético.
• El espectro electromagnético se ha dividido en rangos o bandas de frecuencias específicas.
• A cada banda de frecuencia se le ha asignado un nombre, de acuerdo con sus siglas en inglés.
• La siguiente figura muestra la distribución de las bandas del espectro electromagnético con sus siglas distintivas.


• Los distintos servicios de telecomunicaciones se distribuyen en bandas determinadas del espectro.
• El servicio de televisión abierta en México se encuentra atribuido a las siguientes bandas:
