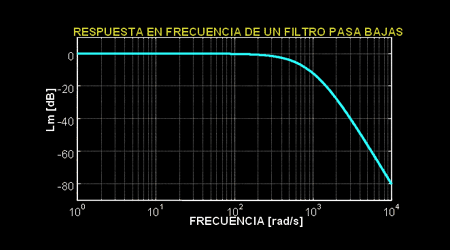

• Al valor de frecuencia en que la potencia de la señal cae 50% de su valor máximo se le conoce como “frecuencia de corte”

FILTRO PASA ALTAS

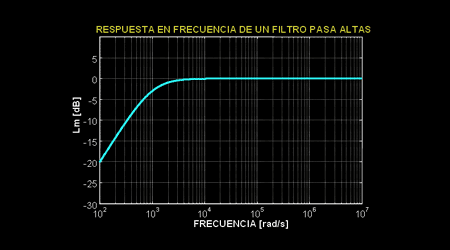

• Un filtro pasa altas permite el paso de frecuencias altas y rechaza las bajas frecuencias.

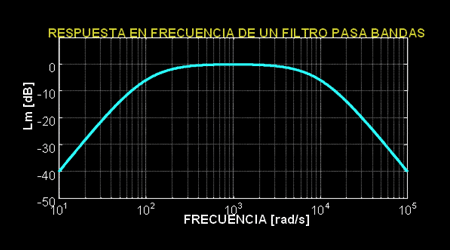

• Un filtro pasa bandas permite el paso de un rango específico de frecuencias mucho mayores que cero Hz.

• El valor de frecuencia que se encuentra al centro de la banda de paso de un filtro pasa bandas se le conoce como “frecuencia central”

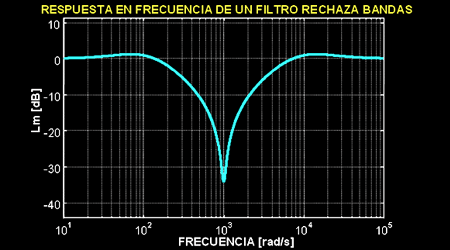

• Un filtro rechaza bandas rechaza el paso de una banda específica de frecuencias, pero permite el paso de frecuencias fuera de esa banda.


FILTROS

• En las redes de cable se utilizan filtros de distintos tipos para:
  • Separar un servicio de otro (como el servicio de internet del de televisión).
  • Bloquear secciones del espectro de frecuencia que contienen programación no autorizada para algún usuario particular (trampas).
  • Aislar un canal en particular dentro de la banda de canales de televisión.
  • Separar las bandas de flujo de información hacia el usuario de la banda de retorno.

AMPLIFICADORES

• Un amplificador es un dispositivo que le da ganancia a una señal.
• Si la señal de salida de un amplificador es ‘K’ veces la señal de entrada, se dice que el amplificador tiene una ganancia ‘K’.
• En los sistemas de comunicación es indispensable el uso de dispositivos amplificadores.
• En equipos transmisores, los amplificadores se utilizan para darle a la señal un valor adecuado de potencia de salida.
• En los receptores, los amplificadores le dan ganancia a la señal de entrada para poder detectarla y amplifican la señal demodulada.
• Las redes de cable utilizan amplificadores tanto en las líneas troncales como en las de distribución.
• Los amplificadores se colocan a las separaciones adecuadas para mantener los niveles de señal convenientes a la entrada de los televisores en las instalaciones de los suscriptores.

MEZCLADORES

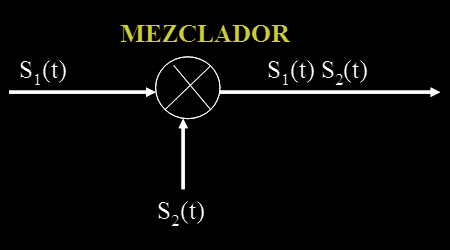

• Un mezclador es un dispositivo que realiza el producto matemático de dos señales.
• Los mezcladores se utilizan tanto en las operaciones de modulación como de demodulación de señales.

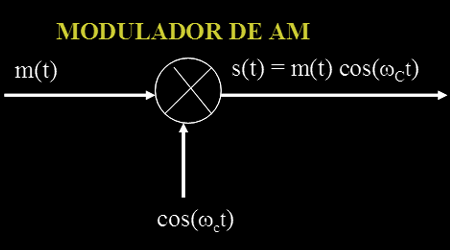

• Si en el mezclador se utilizan como entradas una señal moduladora m(t) (MENSAJE) y una señal portadora , el resultado será una señal modulada en amplitud:

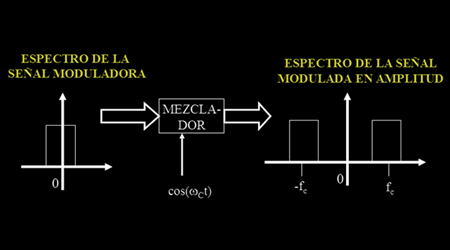

• Al multiplicar una señal moduladora en banda base m(t) por una señal portadora cosenoidal , el efecto es recorrer el espectro de frecuencia de la señal moduladora original a .

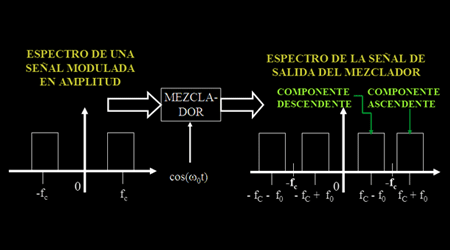

• Los mezcladores generan una “componente de conversión ascendente” y una “componente de conversión descendente”

DETECTORES

• El detector o demodulador es un dispositivo que realiza la demodulación de una señal modulada.
• Según el tipo de modulación de la señal será el tipo de detector específico a utilizar.
• Existen detectores para modulación en amplitud, en frecuencia y en fase.
• Los detectores se clasifican en dos grandes grupos: “coherentes” y “no coherentes”.
• Los detectores coherentes requieren de una señal de referencia para demodular la señal.
• Los detectores no coherentes no requieren de una referencia, pero son menos eficientes.

PHASE LOCKED LOOP (PLL)

• El PLL (dispositivo de amarre de fase) es un sistema de control basado en la detección sensible de la fase mediante la diferencia de fase entre la señal de entrada y la señal de salida del oscilador local.
