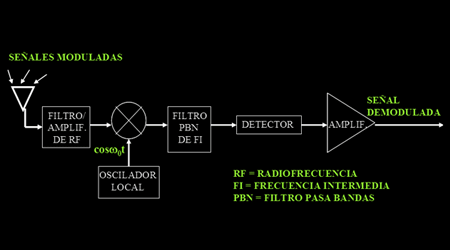

Sin
importar el tipo de sistema de comunicación que se trate, la
mayoría de los receptores utilizan un modelo conocido como
“receptor superheterodino”.
Maximizar

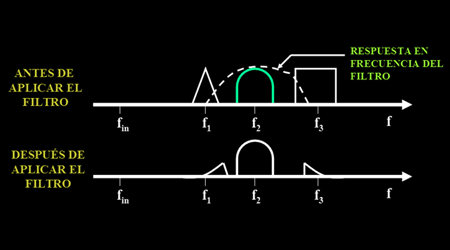

En
el receptor superheterodino el filtro/
amplificador de rf (radiofrecuencia) aísla
la señal que deseamos recibir del resto de las señales
que llegan a la antena.
Este filtro pasabandas
es genérico, por lo que tiene poca selectividad en
frecuencia.
Maximizar

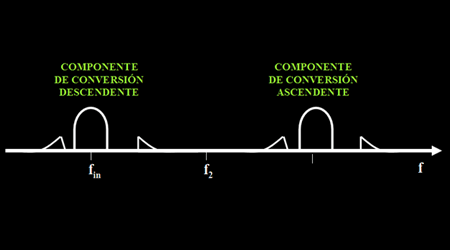

El
mezclador recorre
el espectro en frecuencia de la señal filtrada, centrándolo
alrededor de la “frecuencia
intermedia” (fin).
Para desplazar el espectro, el mezclador utiliza la componente
de conversión ascendente
o descendente,
según convenga.
Maximizar

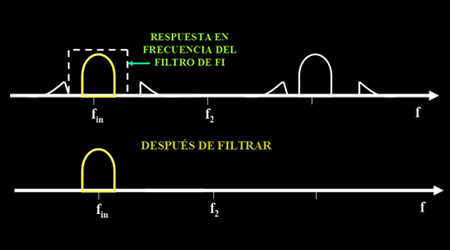

El
filtro de frecuencia intermedia
aísla perfectamente la señal a demodular, ya
que es un filtro de alta selectividad en frecuencia.
Maximizar

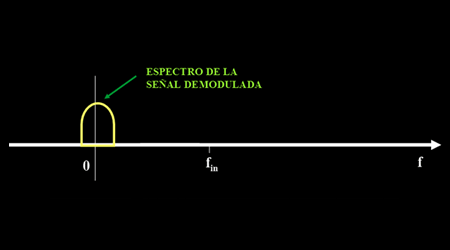

El
detector demodula
la señal de frecuencia intermedia (es decir, recupera
el espectro de la señal original) y el amplificador
le da a la señal de salida la ganancia
que necesita.
