Para
la transmisión de señales de televisión se
requiere de la generación de una señal de “video
compuesto”
El video compuesto
está formado por el video crudo (con la información
de luminancia y de crominancia de la escena), producto de la exploración
de la escena y por las señales de “sincronía”
para el barrido del haz electrónico (exploración)
y para los circuitos de procesamiento de la señal de color.
En una señal de video compuesto,
la parte negativa se utiliza para la transmisión de información
para la sincronización de los circuitos de exploración,
y la parte positiva para transmitir la información de luminancia
(brillo) y crominancia
(color).
La

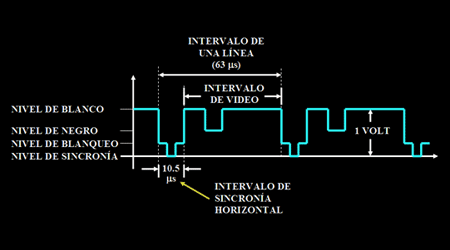

siguiente figura muestra una señal de video compuesto monocromática,
en donde se ilustran los pulsos de sincronía
horizontal.
Maximizar
En
una señal de video a color,

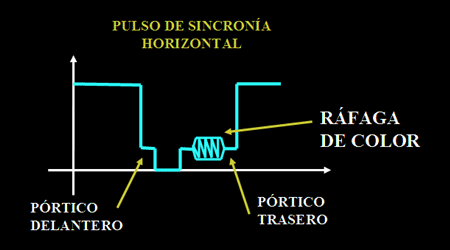

a la señal de video se le agrega una “ráfaga
de color” en el pórtico trasero
de la señal de sincronía horizontal.
La ráfaga de color tiene una frecuencia de 3.579545
MHz.
Maximizar
Los
valores de los distintos niveles de la señal de video
compuesto fueron definidos por el IRE
(instituto de ingenieros de radio, por sus siglas en inglés),
ahora llamado IEEE.

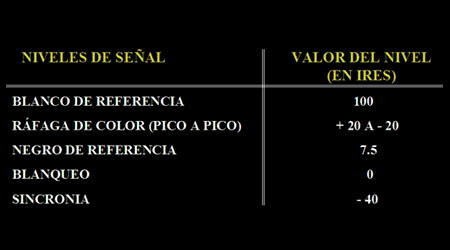

Los niveles de las señales
de video y de sincronía toman los siguientes valores:
